Trinkbares Wasser

In der Trinkwasser­auf­bereitung werden zu­neh­mend Ultra­filtrations­ver­fahren ein­ge­setzt, da diese mit ihrer de­fi­nier­ten Poren­größe nicht nur parti­ku­läre In­halts­stoffe, sondern auch Mikro­orga­nis­men effektiv zurück­halten.


Sicheres und trink­bares Wasser ist für die Ge­sund­heit, das Über­leben, das Wachs­tum und die Ent­wicklung aller Menschen von grund­legen­der Be­deut­ung. Welt­weit gibt es Millionen von Men­schen, die immer noch un­zu­reich­ende Wasser­quellen nutzen. Die Ver­ein­ten Na­tio­nen haben in den Zielen für eine nach­haltige Ent­wicklung (Sus­tain­able De­velop­ment Goals - SDGs) fest­gelegt, dass bis 2030 welt­weit ein all­ge­mei­ner und ge­rechter Zu­gang zu sicherem und er­schwing­lich­em Trink­wasser erreicht werden soll. Jeder Mensch hat das Recht auf einen aus­reich­enden und kon­ti­nuier­lichen Zu­gang zu sau­ber­em Wasser für den per­sön­lichen und häus­lich­en Ge­brauch. Laut der Re­so­lu­tion 64/292 der Ver­ein­ten Na­tio­nen aus dem Jahr 2010 um­fas­sen diese Ver­wen­dungs­zwecke in der Regel das Trinken, die per­sön­liche Hy­giene, das Waschen der Klei­dung und die Zu­be­rei­tung von Spei­sen. Der Einsatz von Mem­bran­tech­no­lo­gie wäre eine Mög­lich­keit bei der Trink­was­ser­auf­be­rei­tung.

Aqua Cube

Der Aqua CUBE ist eine kosten­effiziente, kompakte und mobile Wasser­auf­bereitungs­anlage, die auf einem modu­laren Membran­filtrations­system basiert und es ermöglicht, ver­füg­bare Wasser­res­sourcen für be­stimmte Zwecke wie Brauch­wasser oder Trink­wasser zu nutzen.

Der Aqua CUBE ist ein Plug-and-Play-Gerät. Er ist einfach zu in­stallieren und zu bedienen, hat einen sehr geringen Energie­ver­brauch und ist sofort ein­satz­bereit. Je nach Kapa­zität und Art der Anlage ist die In­stal­la­tion und der Betrieb sogar ohne den Ein­satz von elek­tri­scher Ener­gie oder anderen Ver­brauchs­materi­alien möglich. Der Aqua CUBE der MARTIN Systems GmbH kann mittels Ultra­filtrations­filter bis zu 99,99999 % der Bak­terien und anderer Krank­heits­er­reger aus ver­un­reinig­tem Wasser ent­fer­nen und es trink­bar machen.

Der Aqua CUBE kann je nach Roh­wasser­quali­tät und Ab­wasser­an­forderungen mit zu­sätz­lichen Auf­berei­tungs­stufen in modularer Bau­weise an­geboten werden, sodass die WHO-Vor­schriften und andere inter­nationale Wasser­quali­täts­stan­dards stets voll erfüllt werden. Jeder Mensch hat das Recht auf aus­reich­enden und kon­ti­­nu­ier­lichen Zugang zu sauberem Wasser für den persön­lichen und häus­lichen Gebrauch. Laut der Resolution 64/292 der Ver­ein­ten Nationen aus dem Jahr 2010 um­fassen diese Ver­wen­dungs­zwecke in der Regel das Trinken, die per­sön­liche Hy­giene, das Waschen der Klei­dung, die Zu­berei­tung von Speisen sowie die per­sön­liche und häus­liche Hygiene, was 50 bis 100 Liter Wasser pro Person und Tag be­deutet.


Motivation

Sicheres und trink­bares Wasser ist für die Ge­sund­heit, das Über­leben, das Wachs­tum und die Ent­wick­lung aller Menschen von grund­legen­der Be­deu­tung. Welt­weit gibt es Millionen von Men­schen, die immer noch un­zu­reich­ende Wasser­quellen nutzen. Die Ver­einten Nationen haben in den Zielen für nach­haltige Ent­wicklung (Sus­tain­able De­velop­ment Goals - SDGs) fest­gelegt, dass bis 2030 welt­weit ein all­ge­meiner und ge­rech­ter Zu­gang zu sicherem und er­schwing­lichem Trink­wasser erreicht werden soll. Unsere zukunfts­weisen­den und inno­va­tiven Pro­dukte zielen darauf ab, die SDGs zu er­reichen, indem wir mit Aqua CUBE sauberes Wasser be­reit­stel­len. Als Um­welt­schutz­unter­nehmen fühlen wir uns auch dem Ge­sund­heits­wesen ver­pflich­tet, ins­be­son­dere der Ver­bes­ser­ung der Trink­wasser­quali­tät und damit dem Schutz der öffent­lichen Ge­sund­heit welt­weit. Leit­ge­danke all unseres Handelns ist die wirt­schaft­lich sinn­volle Ver­sor­gung von Mensch und Umwelt mit der best­mög­lichen Wasser­auf­be­reitungs­techno­logie.


Der AQUA CUBE von Martin Systems GmbH umfasst die folgenden Schritte:

  • Vorfiltration
  • Ultrafiltration bei sehr niedrigen Drücken
  • Schlammsedimentation

Darüber hinaus können optionale Aus­rüs­tungen an­ge­boten wer­den, um das System an die Ver­schmutz­ungs­para­meter des zu be­han­deln­den Wassers an­zu­passen:

  • Aktivkohlefilter
  • Chlordesinfektion
  • UV-Desinfektion
  • Koagulation/Flockung mit smartfloc PACS


Verlängerte Lebens­dauer der Mem­branen: bis zu zehn Jahre ohne Aus­tausch der Ultra­filtrations­filter.



Merkmale

  • Schnelle Lieferung und Inbetriebnahme durch das mobile Konzept
  • Deutsche Qualitätsausrüstung
  • Kompakte Bauweise und hohe Packungsdichte
  • Hohe Flexibilität bei der Verlagerung mit einfachen Transportfahrzeugen
  • Unkomplizierte Montage/Demontage
  • Einfache Bedienung und Wartung
  • Sehr gutes Preis-Leistungs-Verhältnis

Anwendungen

MARTIN Systems bietet eine maßgeschneiderte Aqua CUBE Anlage für den Einsatz als:

  • Trinkwasserversorgung für Gemeinden oder Schulen
  • Aufbereitung von Prozesswasser
  • Recycling von Regenwasser
  • Mobile Wasseraufbereitungsanlage für Sonderveranstaltungen
  • Gebäudekomplexe (Bürogebäude, Einkaufszentren, kleine Gemeinden)
  • Industrielle Abwässer, z.B. Lebensmittel- und Getränkeanwendungen






CUBE mini filter

CUBE Mini FM 045 / FM 045GAC ****

Filter Characteristics
Membrane area 0,45 m²
Gaps between membranes 6 mm

Membrane Characteristics
Material org. polymer, PES
Separation Ultrafiltration
MWCO * 150 kDalton
Pore size, nominal approx. 35 nm
Pore size, maximal 0.1 µm

Dimensions **
Length [mm] 250
Width [mm] 75
Height [mm] 260
Min. liquid level [mm] 300
Min. hydraulic head [mm] 400
Weight, dry [g] 800 / 1800 ****
Weight, wet [g] 1100 / 3100 ****
Package density [m²/m³] 110

Connections
Filtrate line ø 6 mm

Flow at 20 °C *** GDM Pump
AHF average hourly flow 2.5 l/h 5.0 l/h
ADF average daily flow 60 l/d 100 l/d
PHF peak hourly flow 3.5 l/h 7.0 l/h







* MWCO: Molecular weight cut-off

** Dimensions are based on the module, without any frame

*** Flow characteristics are based on our experience (GDM: gravity-driven filtration). Performance may vary depending on application and raw water quality! Operation at PHF may be reached during short intervals.

**** Gaps between membranes are filled up with GAC (granular activated carbon) for the adsorption of trace organic substances

As we are continually improving our products, we reserve the right to make technical alterations/modifications. Special requests are possible, provided when they are based on our existing designs.

paul Wasserrucksack

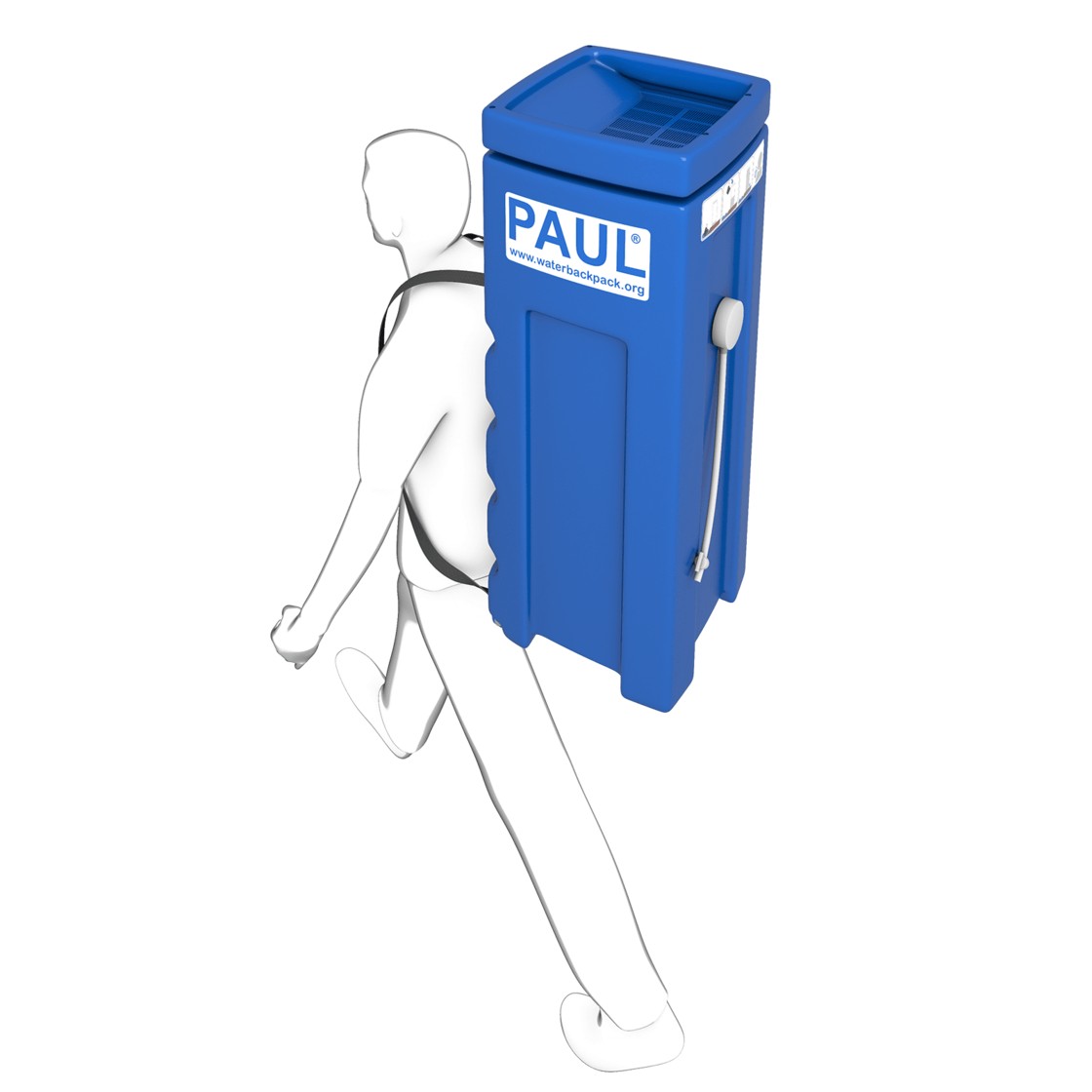

paul ist ein Wasser­fil­ter für die schnelle Ver­sor­gung mit trink­barem Was­ser ent­weder in Katas­tro­phen­ge­bie­ten oder in länd­lich­en Räu­men. Das Gerät filtert Krank­heits­er­re­ger aus dem Wasser, macht es trink­bar und bietet einen wirk­samen Schutz gegen Cho­lera, Ty­phus und weitere In­fek­tions­krank­heiten. paul kann von nur einer Per­son als Ruck­sack in ab­ge­le­ge­ne Ge­bie­te trans­por­tiert wer­den, denn er wiegt nur 20 kg.

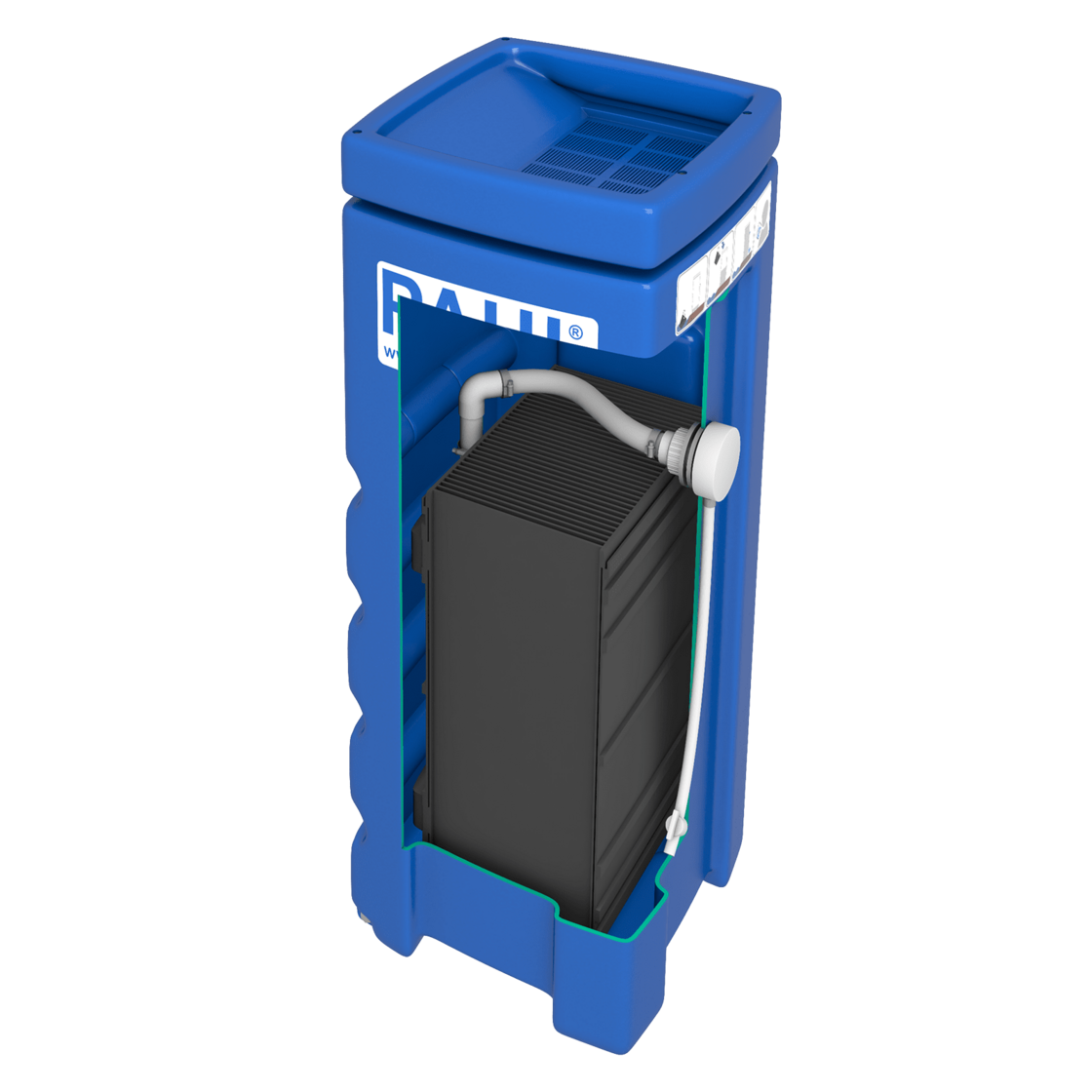

Die Bedie­nung des Fil­ters ist ein­fach. Ver­schmutz­tes Was­ser wird oben ein­ge­füllt, nach einigen Mi­nu­ten kann das Was­ser aus dem Aus­lass­hahn ge­zapft wer­den. Das Gerät funk­tio­niert über Jahre zu­ver­läs­sig ohne Ener­gie­ver­brauch, Che­mi­ka­lien oder Zu­satz­stof­fe. Es ist äußerst robust und hat keine be­weg­lich­en Teile. Als Hand­buch gibt es ein­fa­che Pik­to­gram­me, ge­eig­net auch für Anal­pha­beten. Mit diesen kann jeder das Gerät be­die­nen. Damit bietet es die ideale Hilfe zur Selbs­thilfe.

paul filtert mindestens 1.200 Liter Wasser am Tag und kann damit bis zu 200 Menschen versorgen.
